ابزار گرافیت بردار کابل، دستگاهی است که برای برداشتن لایه نیمه‌هادی (گرافیت) از روی عایق کابل‌های فشار متوسط و قوی (معمولاً 11 تا 72.5 کیلوولت) استفاده می‌شود. این لایه گرافیتی که به منظور جلوگیری از تخلیه الکتریکی و یکنواخت‌سازی میدان الکتریکی اطراف هادی کابل قرار داده شده است، باید به‌طور دقیق و بدون آسیب به عایق زیرین (مانند XLPE) جدا شود تا نصب سرکابل یا مفصل کابل به درستی انجام گیرد.

انواع گرافیت بردار:

1. گرافیت بردار دستی: دارای دسته (پلاستیکی یا فلزی) و تیغه ثابت است که به‌صورت دستی روی کابل کشیده می‌شود. بیشتر برای کابل‌های با قطر 10 تا 50 میلی‌متر مناسب است.
2. گرافیت بردار چرخشی: مجهز به تیغه چرخشی است که لایه گرافیت را به‌صورت یکنواخت و با دقت بالا جدا می‌کند. این نوع برای کابل‌های با قطر بزرگ‌تر (تا 800 میلی‌متر مربع) استفاده می‌شود.
3. گرافیت بردار برقی: برای سرعت و دقت بالاتر در پروژه‌های بزرگ‌تر کاربرد دارد.

ویژگی‌ها و مشخصات:

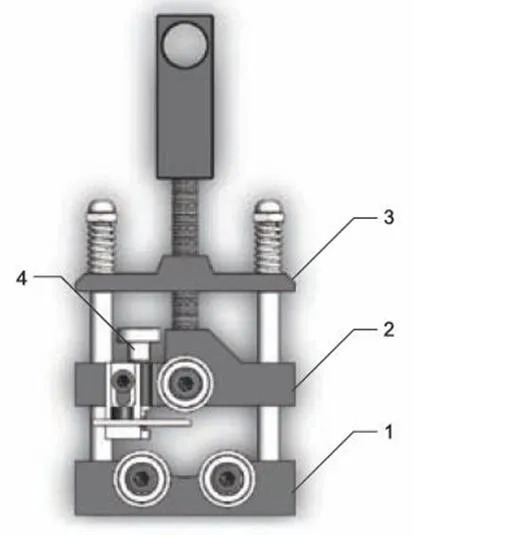

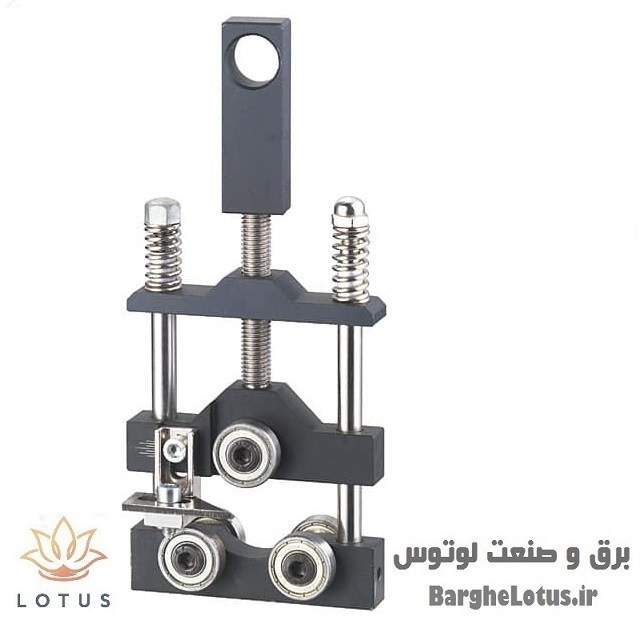

• تنظیم‌پذیری: گرافیت بردار SK-50 ی دارای پیچ‌های تنظیم برای تطبیق با قطر عایق کابل و عمق برش هستند.
• محدوده کاربرد: مناسب برای کابل‌هایی با قطر عایق 20 تا 50 میلی‌متر
• جلوگیری از آسیب: طراحی ابزار به‌گونه‌ای است که از آسیب به عایق یا هادی کابل جلوگیری کند و قسمت انتهایی کابل را کونیک (مخروطی) کند تا از تجمع میدان‌های الکتریکی و ایجاد نقاط تیز جلوگیری شود.

نحوه استفاده:

1. کابل را از روکش بیرونی جدا کنید.
2. گرافیت بردار را روی کابل قرار دهید و تیغه را به‌صورت عمود بر سطح کابل تنظیم کنید.
3. با حرکت طولی و دوار، لایه گرافیت را به‌آرامی جدا کنید.
4. از سنباده برای صاف کردن سطح عایق و حذف باقی‌مانده گرافیت استفاده کنید.
5. نکات ایمنی مانند استفاده از عینک و محافظ گوش را رعایت کنید.

اهمیت:

استفاده از گرافیت بردار استاندارد برای نصب صحیح سرکابل و مفصل ضروری است، زیرا برداشتن نادرست لایه گرافیت می‌تواند باعث آسیب به عایق، ایجاد شیار یا نقاط تیز، و در نتیجه کاهش عمر اتصالات یا بروز جرقه الکتریکی شود.
